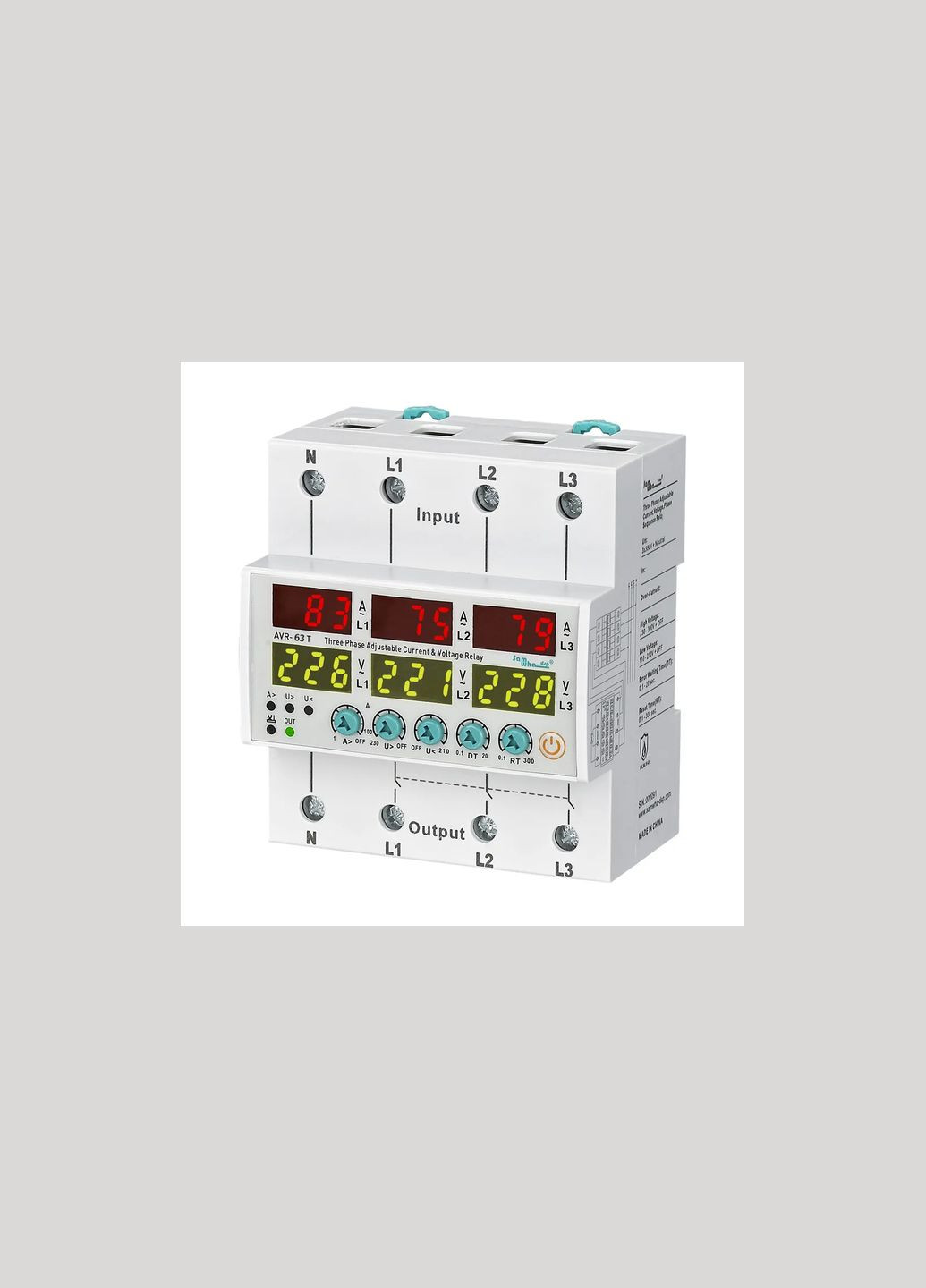

Трифазне реле контролю напруги та струму 63A [AVR-63T] SAMWHA (338191363)

Трифазний багатофункціональний захисний пристрій 63A Samwha, AVR-63T Реле захисту струму та напруги AVR призначено для захисту пристроїв з чутливими значеннями робочої напруги та струму від помилок при перевантаженні напруги. Застосування та експлуатація пристрою Підключайте пристрій відповідно до типу підключення. В іншому випадку пристрій може бути пошкоджено. Встановіть параметри перевантаження за струмом, високою напругою, низькою напругою та параметри пристрою відповідно до значення струму та напруги використовуваного навантаження. Умови несправності за струмом: Якщо значення струму менше встановленого (коли пристрій не перебуває в стані несправності), а значення струму збільшується і перевищує встановлене значення, пристрій очікує встановлений час очікування несправності, потім пристрій відключає живлення реле, загоряється індикатор несправності, а значення перевантаження, яке відображається на індикаторі струму, блимає протягом усього часу несправності. Умови несправності по напругі: коли значення мережної (вхідної) напруги знаходиться між значенням високої напруги і значенням низької напруги (коли пристрій не знаходиться в стані помилки), значення мережної (вхідної) напруги піднімається вище встановленого значення високої напруги або опускається нижче встановленого значення низької напруги; пристрій очікує встановлений час очікування помилки, потім пристрій відключає живлення реле, загоряється індикатор помилки, а значення напруги мережі, що відображається на дисплеї напруги, блимає протягом усього періоду несправності. блимає протягом усього періоду несправності. Вихід із несправності струму: Після усунення несправності струму навантаження двічі натисніть кнопку ON/OFF для ручного скидання або вимкнення живлення. Примітка: Ручне скидання призначене для запобігання пошкодженню вторинної системи, якщо система автоматично скидається без усунення перевантаження струмом або короткого замикання. Помилка втрати напруги: Коли напруга в мережі (на вході) повертається в нормальний стан/перебуває між встановленими значеннями високої та низької напруги, пристрій очікує встановлений час очікування скидання, потім подає живлення на реле, світлодіод помилки гасне, а світлодіод виходу загоряється . AVR-XXTF може поставлятися з функцією чергування фаз. При зміні чергування фаз вихід блокується та загоряється світлодіод "Діапазон фаз" (X1). Дисплей та кнопки 1 - Ручка налаштування навантаження по струму 2 - Ручка установки високої напруги 3 - Ручка налаштування низької напруги 4 - Ручка встановлення часу затримки 5 - Ручка установки часу скидання 6 - Кнопка ручного увімкнення/вимкнення: У цьому стані на екрані відображається напис "Off", і пристрій не може бути автоматично перезавантажено. Повторне натискання кнопки повертає прилад у робочий стан (у приміщенні відсутні несправності). 7 - Поточний дисплей Група дисплеїв 1: У нормальному режимі роботи відображається поточне значення, а при відсутності несправності екран завжди світиться. У разі несправності (перевантаження по струму) дисплей блимає. При програмуванні на дисплеї відображаються значення відповідної програми (перевантаження струму, висока/низька напруга, час затримки, значення налаштування часу скидання). 8 - Індикація напруги Дисплей групи 2: У нормальному режимі роботи тут відображається значення вхідної напруги, і при відсутності помилок екран завжди світиться. При виникненні помилки (занадто висока або занадто низька напруга) дисплей блимає. 9 - Світлодіодні індикатори: A>: світиться при перевантаженні по струму. V>: спалахує при виникненні помилки високої напруги. V<: спалахує при виникненні помилки низької напруги. X1: спалахує при виникненні помилки чергування фаз. (Ця функція є тільки у AVR-XXTF). 0ut:Спалахує, коли пристрій починає видавати сигнали. Операція Приклад: Встановіть значення низької напруги (U<) рівним 160 В, значення високої напруги (U>) дорівнює 260 В, час затримки (D-T) дорівнює 5 с і час скидання (R-T) дорівнює 10 с. Пристрій підключається відповідно до типу з'єднання. Підключіть пристрій відповідно до типу підключення. Якщо напруга від L1, L2, L3 до N нижче 160, L1, L2, L3 відключають виходи через 5 с після установки D-T. Коли напруга від L1, L2, L3 до N повертається в нормальний діапазон, L1, L2 та L3 включають виходи через 10 секунд після встановлення R-T. Якщо напруга від L1, L2 і L3 до N перевищує 260, то через 5 секунд після установки D-T виходи L1, L2 і L3 вимикаються. Коли напруги від L1, L2, L3 до N повертаються в нормальний діапазон, L1, L2 та L3 включають виходи через 10 секунд після встановлення R-T. При неправильному чергуванні фаз тип ※AVR-XXTF' не працює. Робоча напруга (Un) 3x380V + нейтральний Частота 50/60 Гц Робоча потужність <6 ВА Робоча температура -20 °C ..... + 55 °C Набір перевантаження струмом (A>) 63А Комплект високої напруги (U>) 230 - 300V + вимкнено Комплект низької напруги (U<) 110 - 210V + вимкнено Запобіжник низької напруги (U <) 115V (фіксований) Час затримки 0,1-20 сек. Час скидання 0,1-300 се
