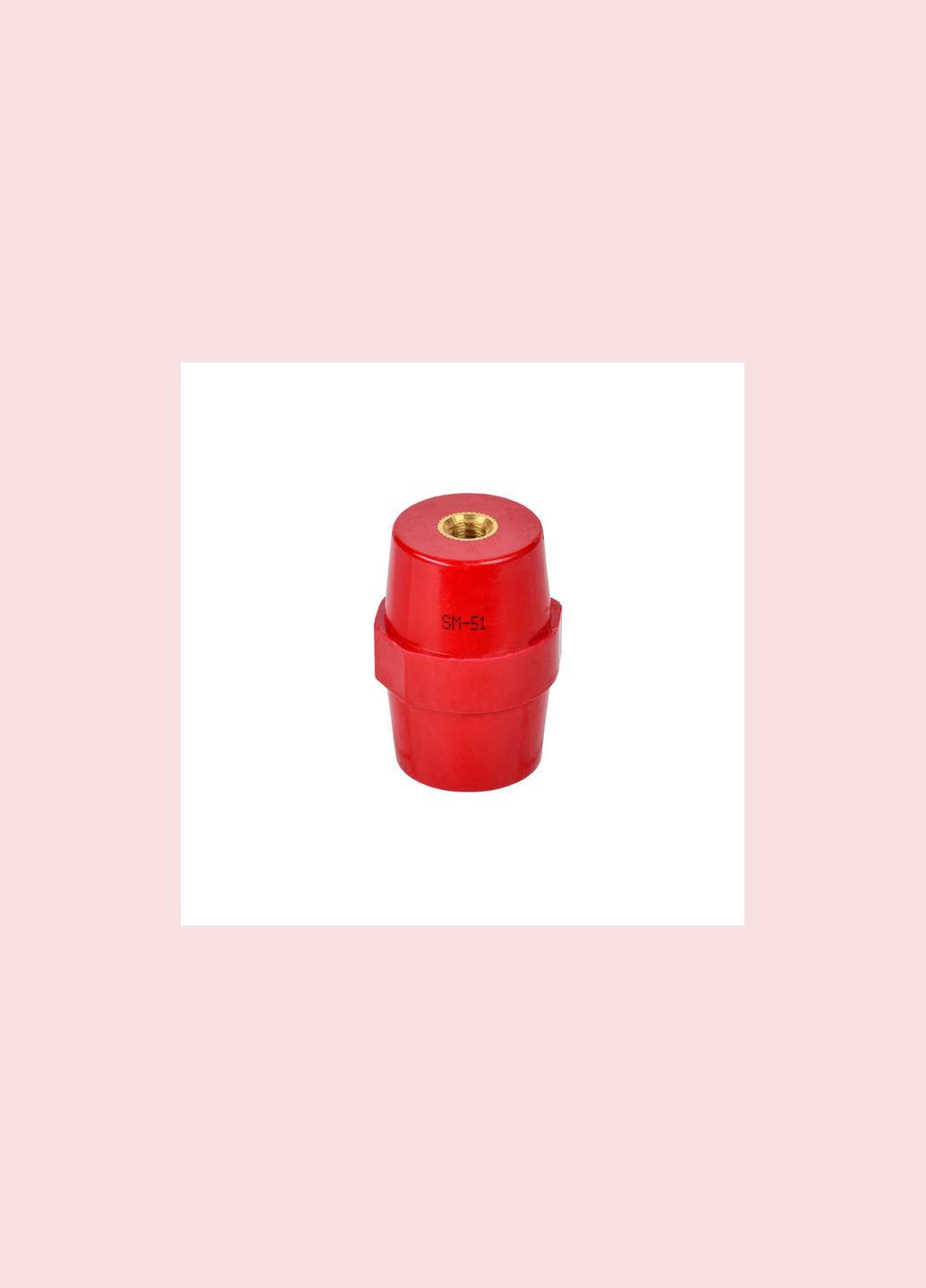

Ізолятор-тримач силової шини 15кВ висота 51мм М8 без болта [YIS11-51-15-U] SM51 УEK UEC (337147223)

Ізолятор SM51 М8 силовий УEK, YIS11-51-15-UІзолятори шинні служать для кріплення струмопровідних шин усередині силових шаф і складання з метою фіксації та ізоляції струмопровідних частин від корпусу та панелей складання, з подальшим підключенням силових провідників для розподілу електроенергії всередині щита. Ізолятор кріпиться з одного боку за допомогою болта до монтажної пластини або корпусу, з іншого боку до ізолятора кріпиться струмопровідна шина. Кожна шина встановлюється мінімум на двох ізоляторах (на кінцях шини), а також можливе встановлення проміжних ізоляторів (залежно від схеми монтажу та довжини шини). Корпус ізоляторів виготовлений з особливого, стійкого до механічного впливу, негорючого полімеру, що має високі показники електричного опору. Кількість полюсів 1 Тип конструкції Ізолятор SM Макс. номінальний струм А 680 Метричний розмір різьблення - М 8 Пакет шин 5(3), 10(2) Ні Колір Червоний Вид або марка матеріалу Поліамід посилений скловолокном Відстань між шинами мм 50...125 Висота мм 51.0 Механ разрушающая сила на изгиб кН 20 Вес г 88 Температура експлуатації °C -40...60 Механ Руйнівний момент, що крутить кНм 0.8 Довжина різьблення мм 12 Найбільший зовнішній діаметр мм 36 Витримування напруги грозового імпульсу кВ 15.0 Матеріал Полімерний матеріал Номінальна робоча напруга В 1000 Наименьший наружн диаметр мм 30
