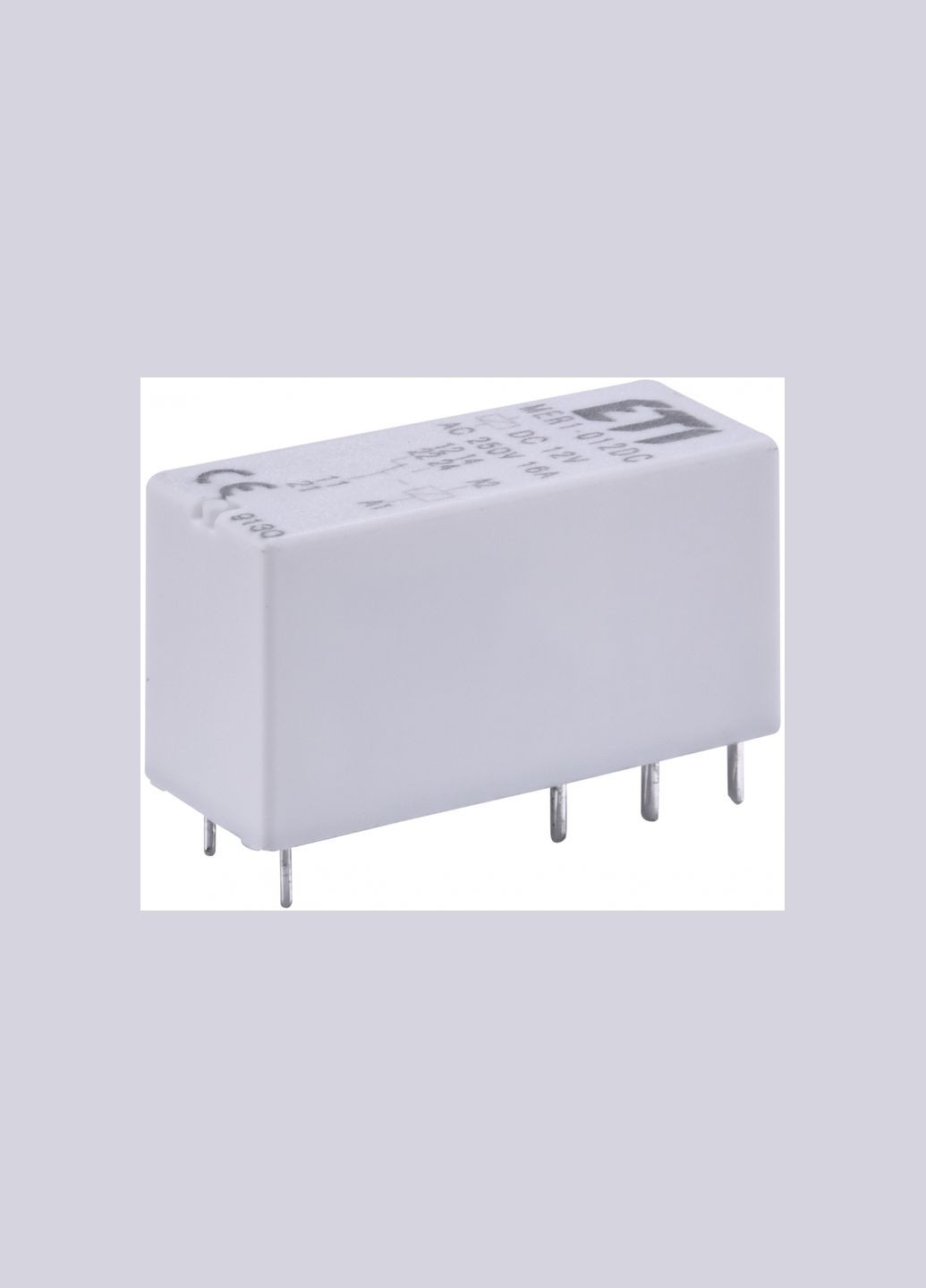

Проміжне реле 16А 1к 12V DC мініатюрне [2473046] MER1-012DC ETI (337138463)

Реле електромеханічне MER1-012DC (1x16A 250VAC), 2473046 Електромеханічні реле MER призначені для комутації, керування та сигналізації допоміжних та силових кіл. Кількість та тип контактів 1 CO Матеріал контактів AgNi Номінальна/максимальна напруга контактів AC 250V / 440V Мінімальна напруга, що комутується 5V (AgNi) Номінальний струм (потужність) навантаження: AC1 16 A / 250V AC AC15 3 A / 120 V 1,5 A / 240 V AC3 750W (1-фазний електродвигун) DC1 16 A / 24 V DC (див. діаграму) DC13 0,22 A / 120 V 0,1 A / 250 V Мінімальний комутований струм 5 mA (AgNi) Номінальний струм 16A Максимальна потужність AC1, що комутується 4000 VA Мінімальна потужність, що комутується 0.3W (AgNi) Перехідний опір контактів ≤ 100 mΩ Частота комутацій • при номінальному навантаженні AC1 600 (цикл./год) • без навантаження 72 000 (цикл./год) Параметри котушки Номінальна напруга AC: 24V, 230V / DC: 12V, 24V Напруга розмикання AC: ≥ 0,15 Un / DC: ≥ 0,1 Un Номінальна споживана потужність • AC 0,75 VA • DC 0,4...0,48 W Параметри ізоляції відповідно до EN 60664-1 Номінальна напруга ізоляції Ui 400 V AC Номінальна імпульсна напруга Uimp 4 000 V 1,2 / 50 µs Категорія перенапруги III Ступінь забруднення ізоляції 3 Напруга пробою • між котушкою та контактами 5000V AC (посилена ізоляція) • між струмоводами (полюс - полюс) 2500V AC (основна ізоляція) Відстань між котушкою та контактами • повітрям ≥ 10 мм • ізоляцією ≥ 10мм Додаткові параметри Час спрацьовування/повернення 7 ms / 3 ms Електричний ресурс • резистивний AC1 (циклів) >10^5 при 16 A, 250V AC • DC L/R=40мс (циклів) >10^5 при 0,15 A, 220V DC • cos Φ - Механічний ресурс (циклів) >3x10^7 Габаритні розміри (L x W x H) 29 x 12,7 x 15,7 мм Вага 14г Температура зберігання - 40...+85°C Робочий діапазон температур AC: - 40...+70°C / DC: - 40...+85°C Ступінь захисту корпусу (EN 60529) IP 40 / IP67 Захист від впливу навкол. середовища (EN 116000-3) RTII / RTIII Стійкість до ударів (NC) 30 g Випробування на вібростійкість IEC 60068-2-7 10 g 10...150 Hz Температура паяння / час паяння max. 2700C / max. 5 c
