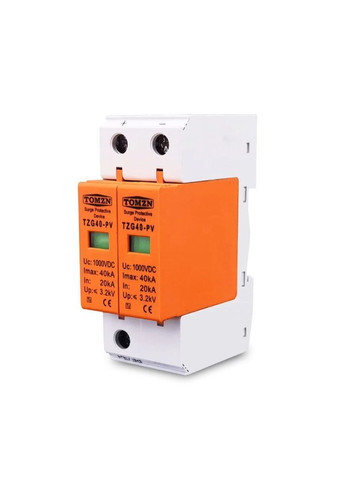

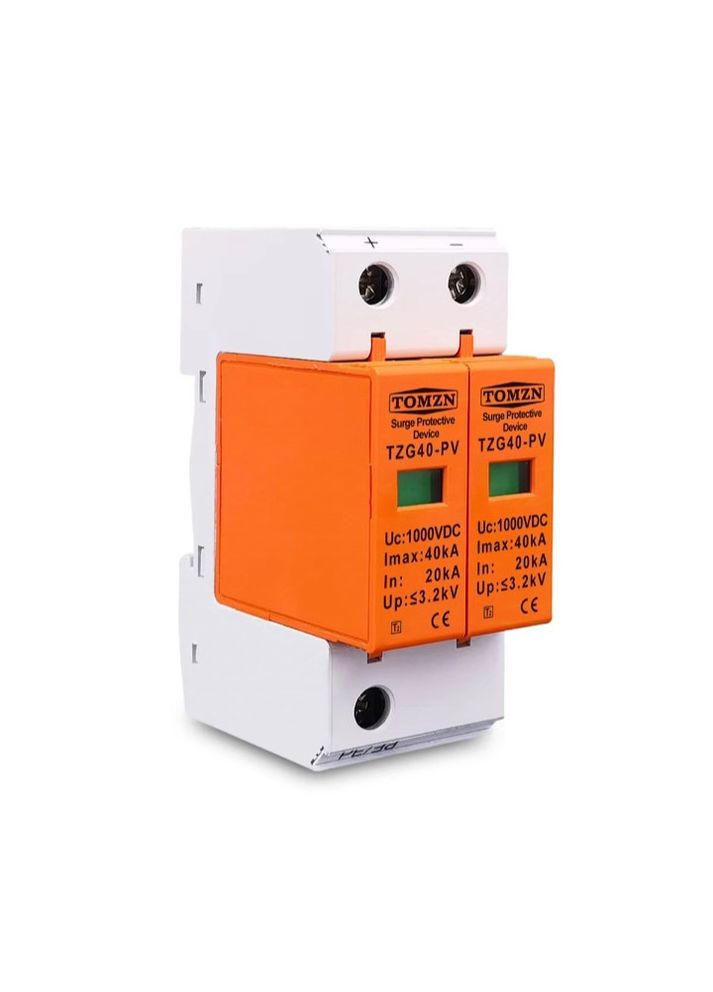

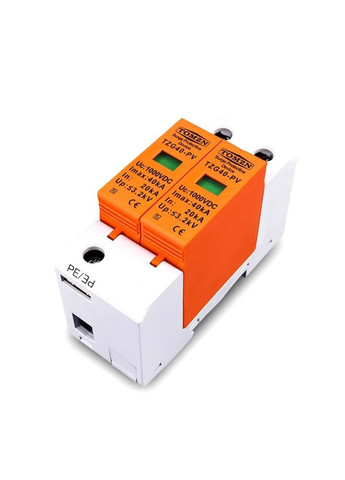

Пристрій захисту від імпульсних перенапруг постійного струму ПЗІП SPD DC 1000V 2P Tomzn (368788576)

ПЗІП постійного струму 2P - пристрій захисту від імпульсних перенапруг і перешкод, джерелами яких є: удари блискавок у систему блискавкозахисту об'єкта, повітряну лінію електропередач або сонячні панелі (раму сонячних панелей); удари блискавок у радіусі кількох кілометрів поблизу об'єкта, на якому використовується сонячна електростанція; електромагнітні перешкоди, що створюються промисловими електроустановками та електронними приладами. УЗІП постійного двополюсного струму дозволяє захистити чутливу електроніку сучасних інверторів і контролерів заряду, не дозволяючи їм вийти з ладу. Принцип дії обмежувача УЗІП заснований на можливості матеріалу варистора при багаторазовому збільшенні напруги пропускати електричний струм. Матеріал варистора втрачає свої властивості після кількох розрядів. У даній моделі УЗІП можна візуально перевірити працездатність варистора в індикаторному вікні. При виході з ладу картриджа УЗІП індикаторне вікно стане червоним. У цьому випадку необхідно замінити змінний картридж на новий. Дані пристрої встановлюються в мережах постійного струму паралельно до дроту від сонячних батарей до інвертора напруги. Для роботи УЗІП обов'язкова наявність заземлювального контуру. УЗІП необхідно встановлювати у двох точках, якщо довжина дротів від панелей до інвертора/контролера становить понад 10 метрів: один у безпосередній близькості від сонячних панелей, другий – у розподільчому щитку перед інвертором. Параметри ПЗІП: Номінальний імпульсний розрядний струм In - пікове значення випробувального імпульсу струму форми 8/20 мкс, що проходить через захисний пристрій. Струм цієї величини захисний пристрій може витримувати багаторазово. Максимальний імпульсний розрядний струм Imax – це пікове значення випробувального імпульсу струму форми 8/20 мкс, який захисний пристрій може пропустити один раз і не вийти з ладу. імпульс струму 8/20 - імпульс струму з фактичним номінальним часом фронту 8 мкс та номінальним часом напівперіоду 20 мкс. Рівень захисту Up – це максимальне значення падіння напруги на УЗІП при протіканні через нього імпульсного струму розряду. Параметр характеризує здатність пристрою обмежувати перенапруги, що з'являються на його клемах. Зазвичай визначається при перебігу номінального імпульсного розрядного струму In. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: Модель - TZG40-PV Кількість полюсів: - 2 Клас - II Час спрацьовування – ≤ 20 ns Uoc max (VDC) – 1000 Uc (VDC) – 100 ln (8/20) (kA) - 20 lmax (8/20) (kA) - 40 Up (kV) – 3.2 Стандарт - CE Спосіб монтажу - DIN рейка
