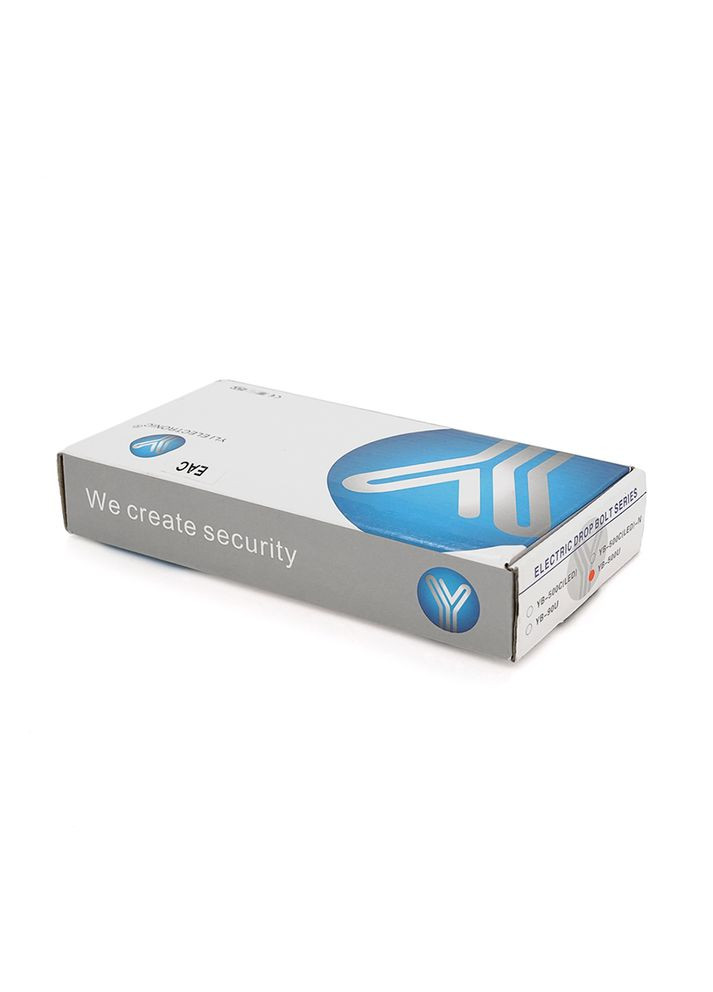

Замок ригеля YB-500U (LED) на скляні двері без рами YLI Electronic (371632987)

YB-500U(LED) – накладний електроригельний замок із підсвічуванням на скляні двері без рами для системи контролю доступу. Компанія-виробник YLI ELECTRONIC. Електроригельний замок призначений для встановлення на скляні двері без рами завтовшки до 12мм. У комплект входить планка у відповідь з U-подібним кріпленням. ЩО ТАКЕ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК Електроригельний замок - пристрій для замикання дверей, керування яким відбувається за допомогою електроживлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь. ЯК ПРАЦЮЄ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК YB-500U(LED) Під час закриття дверей, вбудований в замок геркон реагує на магніт у планці у відповідь, і замикає контакт соленоїда, що висуває ригель. У разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунутий). Відкривається замок керуючим контактом (помаранчевий провід). ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та інших приміщеннях. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500U(LED) • Тип замку: електроригельний • Тип установки: врізний • Сила утримання: 1000 кг • Виходи: NC/COM • Без харчування: відкритий • Харчування: 12V • Споживання: 960мА (робоче) | 180мА (режим очікування) • Розміри: замок: 150x40x37 (мм) ригель: діаметр 16 мм, довжина 13 мм (прямий) • Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд. КОМПЛЕКТАЦІЯ електроригельний замок U-подібна планка у відповідь монтажний комплект кріпильні накладки для порожнистої металевої коробки Інструкція. ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500U(LED) Прикріпіть замок на скляні двері без рами; *якщо товщина скляних дверей менше 12мм, використовуйте спеціальні кріпильні накладки з комплекту Підкладіть накладку під замок і закутіть болти, що фіксують; Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм Згідно з інструкцією підключення, під'єднайте електроригельний замок YB-500U(LED) до живлення та керуючих пристроїв системи контролю доступу
