Терморегулятор цифровой W1209 12В No Brand (362946987)

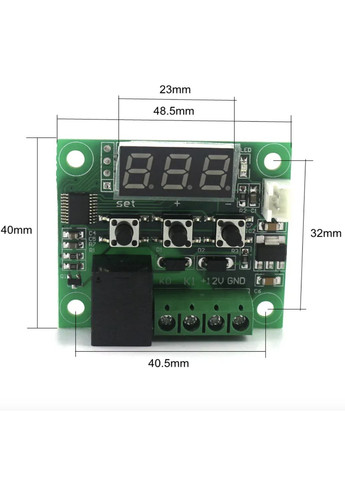

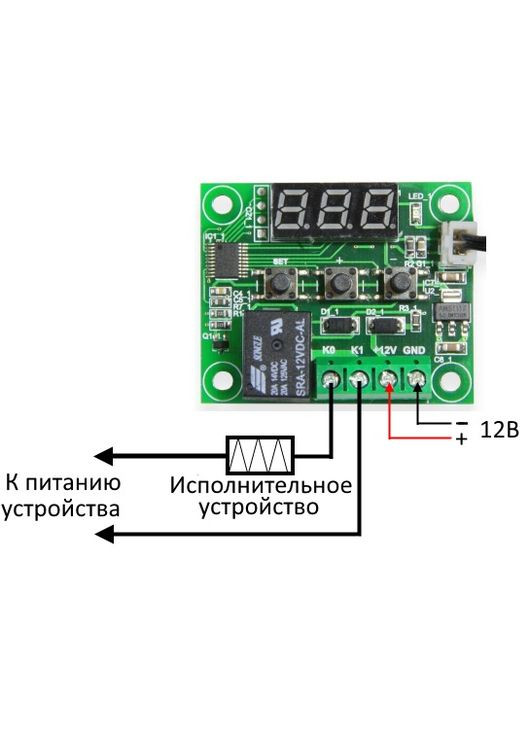

Терморегулятор w1209 предназначен для контроля температуры в диапазоне от -50 до +110. Применение: домашние и производственные системы отопления системы кондиционирования инкубаторы теплицы морозильные или охладительные установки сушильные шкафы системы нагрева воды измерение температуры двигателя с возможностью включения вентилятора радиатора, температуры на улице, в салоне и т.д Терморегулятор w1209 оснащен: трехразрядным LED дисплеем светодиодным индикатором включения реле тремя кнопками управления разъемом для подключения внешнего термодатчика клеммами «K0/K1» для подключения нагрузки «+12V/GND» для питания платы терморегулятора Для питания 12V нагревателя от одного провода: + 12V - на питание терморегулятора + 12V - на нагревательный элемент, например для обогрева пчелиного улья или инкубатора - GND - общий Нагрузка на реле: 20A /14V 20A/125V Рекомендуемая нагрузка при 220 V =180 W (15A) На дисплее отображается текущая измеряемая температура с датчика. LED индикатор отображает следующие параметры: "LLL" ― датчик не подключен, "ННН" ― температура вне диапазона. Для установки температуры контроля необходимо нажать кнопку SET, после чего кнопками "+" или установить новую температуру, и еще раз нажать кнопку SET. Для входа в режим программирования необходимо удерживать в течение 5 секунд кнопку SET, после чего кнопками или выбрать пункт меню из списка ниже. Для сохранения настроек нужно нажать и удерживать кнопку SET, или же не нажимать никакие кнопки в течение 10 секунд. Для возврата к заводским установкам по-умолчанию необходимо отключить питание прибора, нажать одновременно кнопки "+" и "-"и удерживая их включить питание. В случае изменения длинны провода к термодатчику (терморезистору) - нужно откалибровать терморегулятор в режиме Р4, по эталонному термометру (в пределах ±7) В зависимости от того что нам нужно нагревать или охлаждать (при заданной температуре реле будет либо замыкать либо размыкать контакты), устанавливаем один из двух режимов: охлаждение или нагрев. Для этого нажимаем и удерживаем кнопку "SET" более двух секунд, на дисплее отобразится "Р0", это означает, что мы зашли в программное меню. Кнопками "+" и "-" осуществляется навигация по программному меню, но в нашем случае мы находимся на нужном значении "Р0", поэтому нажимаем еще раз кнопку "SET" и выбираем нужный режим: "С" это охлаждение, а "Н" нагрев. Следующая настройка в меню "Р1" - гистерезис, это разница температур при которой включится или выключится термостат, (заводская настройка 2). Например, терморегулятор выставлен на отключение при +40, при достижении этой температуры реле разомкнется. А включится только тогда, когда температура опустится на выставленный гистерезис, то есть при +38. Следующие два пункта меню: "Р2" верхний предел установки поддерживаемой температуры (заводская установка +110). "Р3" нижний предел установки поддерживаемой температуры (заводская установка -55). При достижении этих температур терморегулятор W1209 будет выключен. Дальше в меню идет коррекция температуры "Р4", можно откалибровать показания температуры до одной десятой градуса (по умолчанию 0). Пункт меню "Р5" отвечает за задержку времени включения реле, можно выставить до 10 мин. (установка по умолчанию 0 мин). Последний пункт "Р6" позволяет управлять защитой от перегрева. OFF –защита выключена, ON – защита включена. Установка температуры: нажимаем кнопку "SET", индикатор начнет моргать, кнопками "+" и "-" устанавливаем нужную температуру. Для сброса на заводские настройки необходимо: отключить питание нажать и удерживать кнопки "+" и "-» подать питание на терморегулятор На LED дисплее появится надпись "888", после чего отобразится текущая температура. Характеристики: габаритные размеры: 40 x 48.5 мм диапазон измерения и программирования температуры: -50 C …110 C точность гистерезиса: 0,1 C гистерезис: 0,1…15C время обновления показаний: 0,5 секунд напряжение питания, В: 12 VDC датчик: NTC 10K 0.5%, длина кабеля 0,3 м, водозащита максимальный ток нагрузки: 5A / 220VAC; 15A / 14VDC температура окружающей среды: -10…60 C влажность окружающей среды: 20 – 85 % потребляемый ток: 30 mA потребляемый ток при работе реле: 65 mA способ подключения нагрузки: электромагнитное одноканальное реле (5A / 220VAC; 15A / 14VDC) (при больших нагрузках, используйте контактор или твердотельное реле большей мощности
