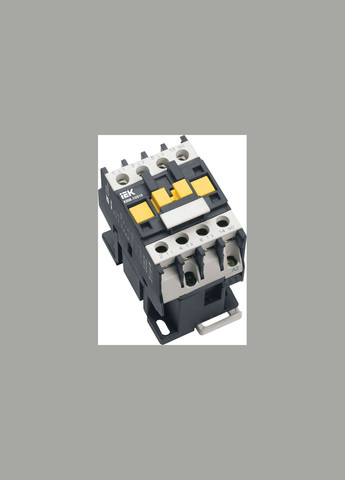

Контактор КМИ-10910 9А 220В/АС3 1з (НВ) УЕК, KKM11-009-230-10-U Малогабаритные контакторы переменного тока общепромышленного применения КМИ на ток нагрузки от 9 до 95 А предназначены для пуска, остановки и редвигания. напряжение до 660 В (категория применения АС-3), а также для дистанционного управления цепями, нагревательными цепями и разными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения на ток нагрузки до 40 А имеют одну группу замыкающих или размыкающих дополнительных контактов. Выполнение на ток нагрузки свыше 40 А – две группы (запирающая и размыкающая). автоматического ввода резерва (АВР) Номинальный рабочий ток Ie 400 В, А 9 Номинальная мощность при AC-3 400 В, кВт 4.0 Номинальное напряжение питания цепи управления Us AC 50 Гц, В 230 Номинальное напряжение питания цепи управления Us постоянного тока DC, В - Условный тепловой ток Ith при 2 вкл. способность Umin, В 24 Дополнительный контакт - Минимальная вкл. способность Imin, мА 10 Дополнительный контакт - Защита от сверхтоков - предохранитель gG, А 10 Дополнительный контакт - Макс кратковременная нагрузка, А 100 Дополнительный контакт - Сопротивление изоляции, мОм > 10 Тип напряжения управления Переменный (AC) Количество нормально замкнутых-НЗ контактов с задержкой опереж 0 Количество вспомогательных переключающих контактов 0 Количество полюсов 3 Дополнительный контакт - Сечение присоединяемых проводников мм² 1...4 Дополнительный контакт - Момент затяжки, нм 1.2 Тип подключения поможет цепей Винтовое соединение Количество вспомогательных нормально замкнутых-НЗ контактов 0 Количество рабочее напряжение переменного тока Ue, В 230; 400; 660 Номинальное напряжение изоляции Ui, В 660 Номинальное импульсное напряжение, кВ 6 Номинальная мощность при AC-3 230 В, кВт 2.2 Номинальная мощность при AC-3 660 В, кВт 5.5 Макс кратковременная нагрузка, А 162 Условный ток предохранитель gG, А 10 Мощность рассеяния при Ie АС-3, Вт 0,2 Мощность рассеяния при Ie АС-1, Вт 1,56 Момент затяжки, Нм 1,2 Диапазоны напряжения управления при срабатывании Uc 0,8...1,1 Гибкий0,2 Гибкий0 напряжения управления при отпуске Uc 0,3...0,6 Жесткий кабель без наконечника, мм² 1,5...4 Время срабатывания при замыкании, мс 12...22 Время срабатывания при размыкании, мс 4...19 Коммутационная износостойкость при АС-1, млн циклов 1,5 Коммутационная износостойкость при АС-4, млн циклов 0,2 Механическая износостойкость, млн ком. циклов 15.0 Количество дополнительных контактов 1 Температура эксплуатации, °C -25...+50 Ширина, мм 45.0 Вес, кг ≤ 0,34 Дополнительный контакт - Номинальное напряжение Un AC, В ≤ 660 Дополнительный контакт - Номинальное напряжение Un DC, В ≤ 440 Дополнительный контакт - Но контакт - Ток термической стойкости In, А 10 Высота, мм 75.0
