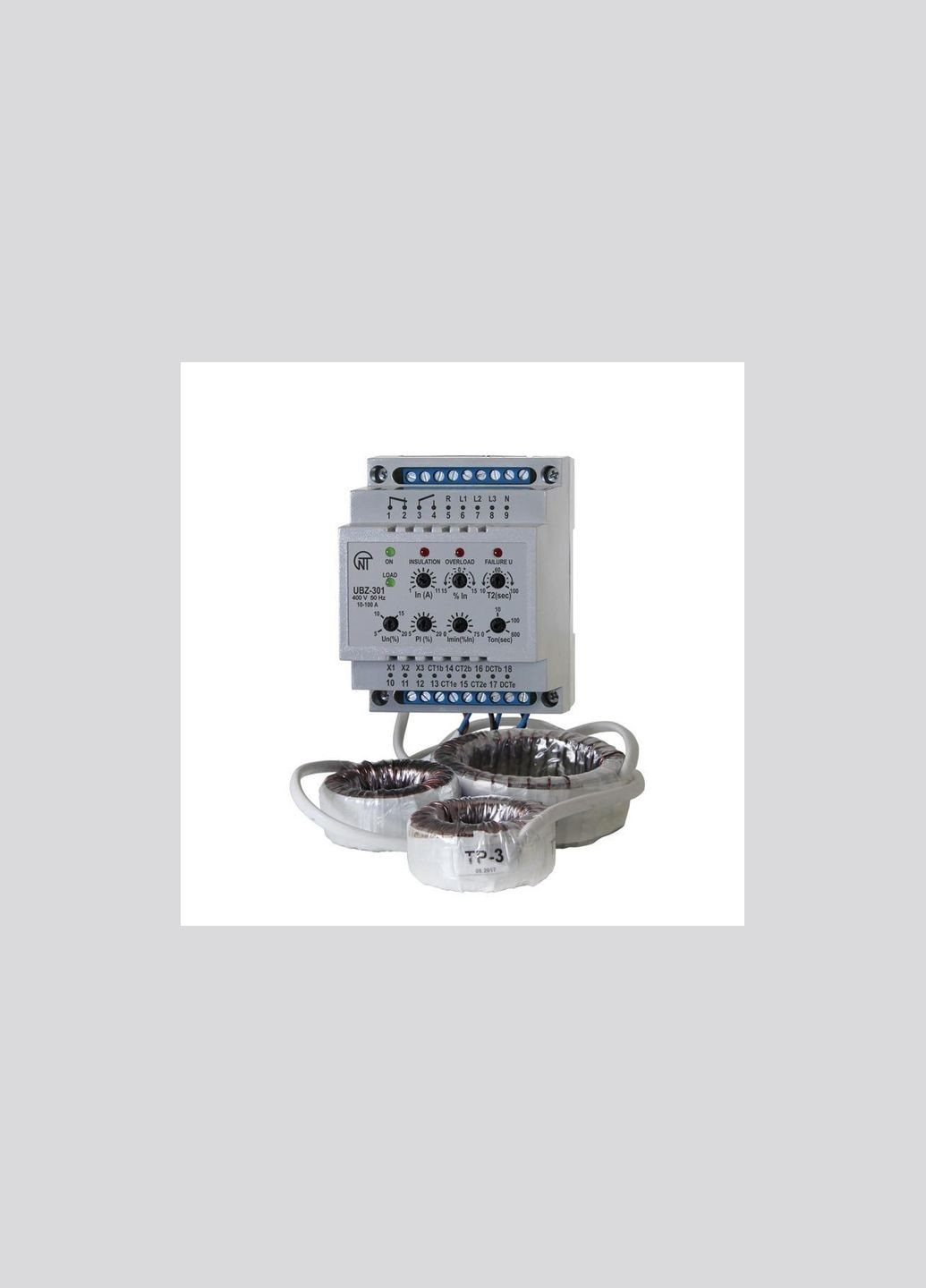

Универсальный блок защиты УБЗ-301 10-100А, NTBZ30110 Универсальный блок защиты электродвигателей УБЗ-301 (далее по тексту блок) предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/х (ЭД), мощностью от 2,5 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью. Выпускаются три модификации устройства по номиналам тока: УБЗ-301 5-50A; УБО-301 10-100A; УБЗ-301 63-630A. Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокировкой его пуска в следующих случаях: некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений); механических перегрузках (симметричная перегрузка по фазным/линейным токам) – защита от перегрузки с зависимой выдержкой времени; несимметричных перегрузок по фазным/линейным токам, связанным с повреждениями внутри двигателя – защита от перекосов фазных токов с последующим запретом АПВ; асимметрии фазных токов без перегрузки, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля; исчезновении момента на валу ЭД («сухой ход» – для насосов) – защита по минимальному пусковому и/или рабочему току; при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой пуска при плохой изоляции; замыкания на «землю» обмотки статора во время работы – защита по токам утечки на «землю». Блок обеспечивает защиту электрооборудования путём управления катушкой магнитного пускателя (контактора). Выполнение следующих функций: простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов; установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой перегрузки; срабатывание по перегрузке с зависимой выдержкой времени. Токо-временная характеристика построена для условно холодного двигателя. В процессе работы разрешается дифференциальное уравнение теплового баланса ЭД. Такой подход позволяет учитывать предыдущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой перегрузки. Этот метод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию заказчика) их число в единицу времени; вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок и включение нагрузки; Ном. ток двигателя от 10-100 А Внешние трансф. тока в комплекте Индикация Светодиоды Кол-во защит 7 Выполнение Din-рейка Габаритные размеры четыре модуля типа S Вес, кг 0,200
