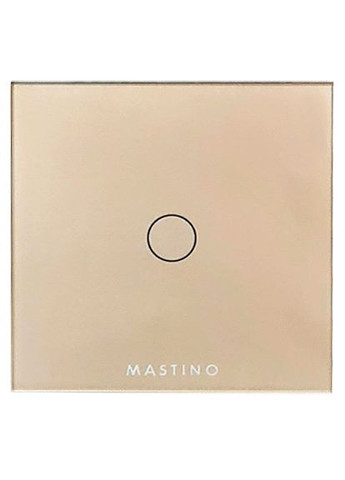

Контроллер защиты от протечки воды TS2 Gold Mastino (337514606)

Контроллер защиты от протечки воды Mastino TS2 Gold Используется для приема сигналов от датчиков протечки воды и предоставления команд на срабатывание исполнительных устройств. Обеспечивает световое и звуковое оповещение об аварии. К контроллеру перекрытие воды TS2 подключается к двум кранам и пяти датчикам. Если вода попадает на датчик, выключатель автоматически подает команду на краны для их автоматического закрытия, таким образом защищает от затопления помещений. Описание логики работы контроллера Mastino TS2: Рабочий режим. При подключении устройства к сети 220В по схеме происходит его включение и переход в рабочий режим, питание на клемме номер 1 включается на постоянной основе без лимита времени. Мигание зеленого светодиода. Краны открываются. Режим перекрытия воды. При срабатывании датчика на воду или при включении контроллера датчик был уже замкнут, система переходит в аварийный режим. Питание на клемме №1 остается включенным, а на клемме №4 (NC) оно дополнительно включается на постоянной основе для подачи сигнала на закрытие кранов с электроприводом. Звуковой сигнал об аварии, мигании красного светодиода. Без лимита времени и без реагирования на автопроворот кранов и влажности датчика, пока не будет физически нажата кнопка перезагрузки на лицевой панели, краны закрываются. Особенность. Контроллер запоминает последний режим работы даже после отключения питания. Режим ручного перекрытия воды. При продолжительном нажатии на сенсорную кнопку в течение трех секунд краны переходят в закрытое положение. Повторное, одинарное, не продолжительное нажатие на сенсорную кнопку переводит краны в открытое положение и рабочий режим контроллера. Режим автопроворота кранов. Программа закрытия/открывания кранов включается один раз в 15 суток. Включается только в том случае, если контроллер находится в обычном рабочем режиме. В режиме переключения воды не работает. Если при автопровороте кранов произошло срабатывание датчика, то контроллер переходит в аварийный режим. Отсчет времени для включения автопроворота кранов отсчитывается по времени работы рабочего режима. Особенности монтажа и эксплуатации: · Внимательно ознакомьтесь с инструкцией перед началом работы. · Перед подключением контроллера Mastino TS2 или его отключением обесточьте проводку для проверки или замены. · электрические соединения и подключение контроллера к сети должно выполнять квалифицированный электрик. · на неисправности контроллера, возникшие вследствие его неправильного подключения, гарантия производителя не распространяется. · Напряжение питания на контроллер должно быть подано из силового шкафа и обязательно через УЗО (30 мА). · Фазу и ноль подвести согласно схеме подключения
