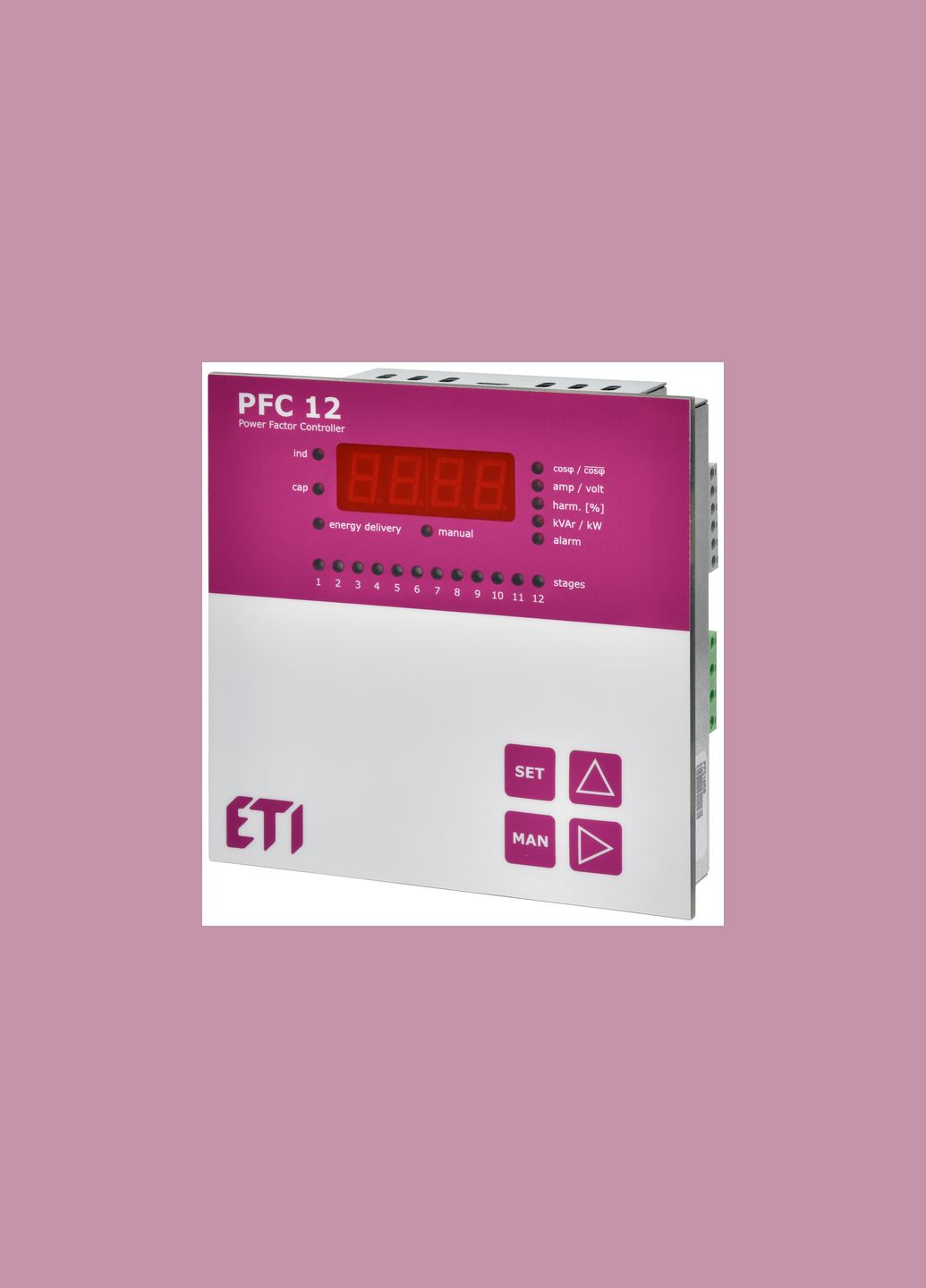

Регулятор реактивной мощности на 12 ступеней 400В [4656907] PFC 12 RS ETI (337144226)

Регулятор реактивной мощности PFC 12 RS (12 ступеней, 144х144), 4656907 Регулятор коэффициента мощности оцифровывает линейное напряжение, которое измеряется между двумя фазами, и ток в третьей фазе. Затем, исходя из этих значений, прибор вычисляет коэффициент мощности, эффективные значения напряжения и тока, гармоническое искажение по напряжению и току. Расчет требуемой мощности для компенсации производится с помощью заданного требуемого значения коэффициента реактивной мощности в приборе. На основании этих значений регулятор подключает или отключает конденсаторные ступени. - В пределах каждого уровня мощности для обеспечения равномерного ресурса конденсаторных банок, регулятор использует метод кольцевого переключения, при котором для обеспечения необходимого уровня мощности подключается наиболее отключенная степень. Это делается с целью обеспечения оптимального уровня компенсации за один цикл регулирования с минимальным количеством подключенных степеней. - Оптимизация количества циклов: оптимальная регулировка достигается в одном цикле с минимальным количеством переключаемых ступеней. Контроллер заранее определяет необходимую мощность компенсации и сразу может подключить или отключить несколько степеней в одном цикле. Преимущества: • контроль параметров: U, I, P, Q, S, cos, THDU, THDI, гармоник (до 19-го порядка), • три метода регулирования (APFR по умолчанию); • автоматическая или ручная настройка параметров; • автоматическое или ручное определение подключенных ступеней конденсаторов; • универсальный вход для подключения вторичной обмотки т.е. ../1A и ../5A; • внутренний датчик температуры; • разные уровни t° для управления вентилятором и отключения ступеней установки; • контроль операций переключения и времени работы; • настройка разряда конденсаторов и минимального времени реакции для каждой ступени; • память для минимальных и максимальных значений; • последняя степень регулятора может быть использована в качестве аварийного выхода; • программируемые выходные контакты аварийной сигнализации, только PFC 12 RS. Напряжение питания 400 VAC (+10%, -15%), 50 Hz / 60 Hz Количество степеней до 12 Размер передней панели 144х144 мм Отверстие в щитке 138х138 мм Потребляемая мощность <3,2 VA Диапазон тока 5mA – 6A Точность измерений тока ± 0,2% Точность измерений напряжения ± 0,5% Точность измерений THDU и THDI (U>10%UN, I>10%IN) ±5% Точность измерений смещения фаз при I>3%IN ± 3° (иначе ±1°) Мощность коммутации аварийного сигнального выхода 250 V AC/5 A Диапазон настройки коэффициента мощности 0,8 инд. ÷ 0,8 емк. Задержка времени при отключении конденсаторных степеней 5 ÷ 900 сек. Время разряда конденсатора 5 ÷ 900 сек. Диапазон мощности ступеней 999 kVAr инд. ÷ 999 kVAr емк. Распознавание конденсаторных степеней ручное/автоматическое Порт связи RS485 (Modbus RTU) Рабочий диапазон температур от -40°C до +70°C Степень защиты IP20 клеммное подключение / IP54 фронт. панель Глубина 60 мм Соответствие стандартам EN 61010-1, EN50081-1, EN50082-1
